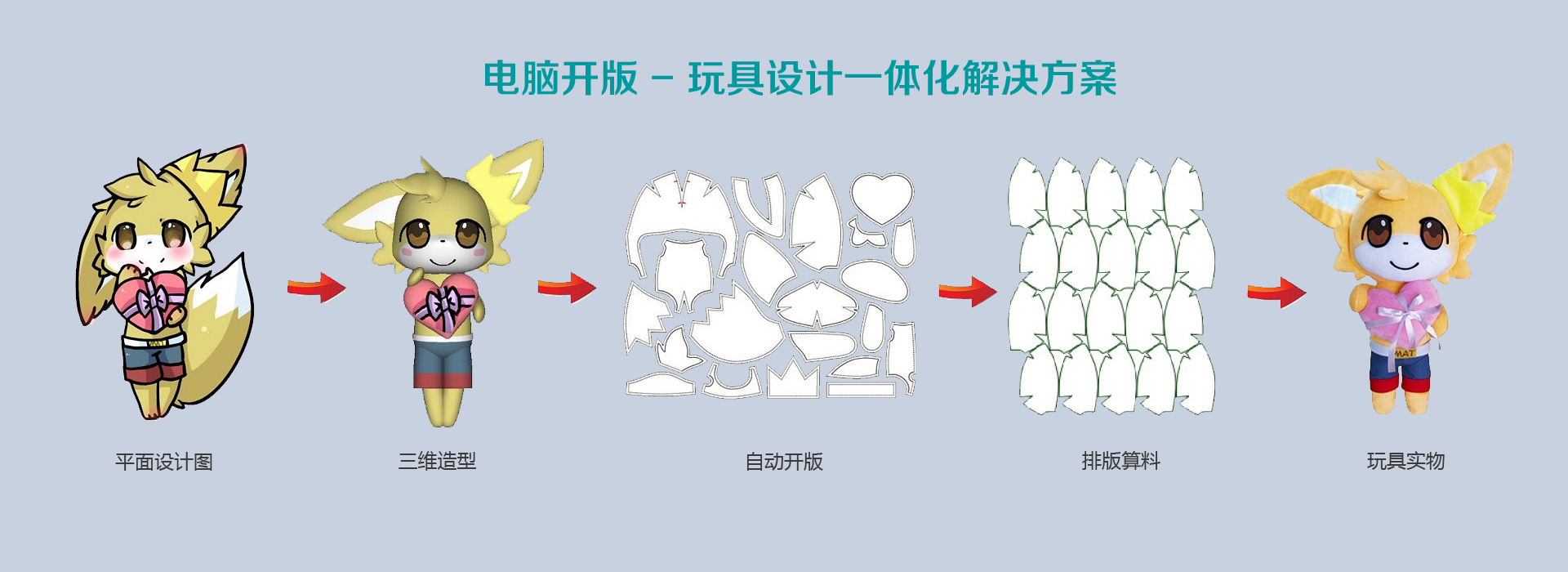

图易算料软件『Presto』是杭州力孚信息科技有限公司专门针对布绒玩具而研发的成本估算软件。软件不仅具有算料的功能,还具有纸样设计、纸样管理和工艺管理的功能,为布绒玩具的算料与工艺管理提供了自动化的解决方案。系统具有快速准确、功能丰富、智能性强、操作简单的特点。该软件可以单独使用,也可以与图易三维造型软件和图易开版软件结合使用。将三个软件结合使用,无需试做样品就能实现玩具的准确报价。
一、软件主要功能
1. 数据导入
扫描输入:扫描输入用于将手工设计的纸样输入电脑。采用扫描仪输入,自动识别纸样的边界,获得的纸样具有很高的精度。可以同时输入多片纸样。采用A3扫描仪可以将大部分纸样扫描到电脑中。对于尺寸太大的纸样,可以分次扫描到电脑中,通过纸样合并获得完整的纸样。
开版数据导入:由开版软件(由杭州力孚信息科技有限公司开发的软件产品)设计的纸样,可以直接导入到本软件中。
DXF数据导入:可以将其他软件生成的纸样数据以DXF文件形式导入到系统中。
2. 纸样设计
纸样绘制:通过各种绘制工具设计二维纸样的形状。
参照平面图设计:读入产品的平面设计图,参照平面图设计纸样的形状,设计出同比例大小的纸样。
纸样库自动匹配:用草图绘制纸样的大致形状,然后自动搜索纸样库获得最佳匹配的纸样,替换纸样并做修改即可得到要求的纸样。
3. 纸样管理
产品库管理:将纸样输入电脑后,可以将产品、纸样、报价和工艺等信息保存到数据库中,便于管理。同时,纸样可以用于新产品的设计。
纸样放码:可以将产品的尺寸任意放大或缩小,生成不同尺寸的纸样。纸样放码考虑了缝合边的因素,实现准确的纸样缩放,而不需另外处理缝合边。改变尺寸后,可以立即更新算料的结果。
纸样输出:将纸样进行打印预排后,可以按同比例大小用打印机或绘图仪绘输出,或者保存为PLT或DXF格式的文件。
4. 排版算料

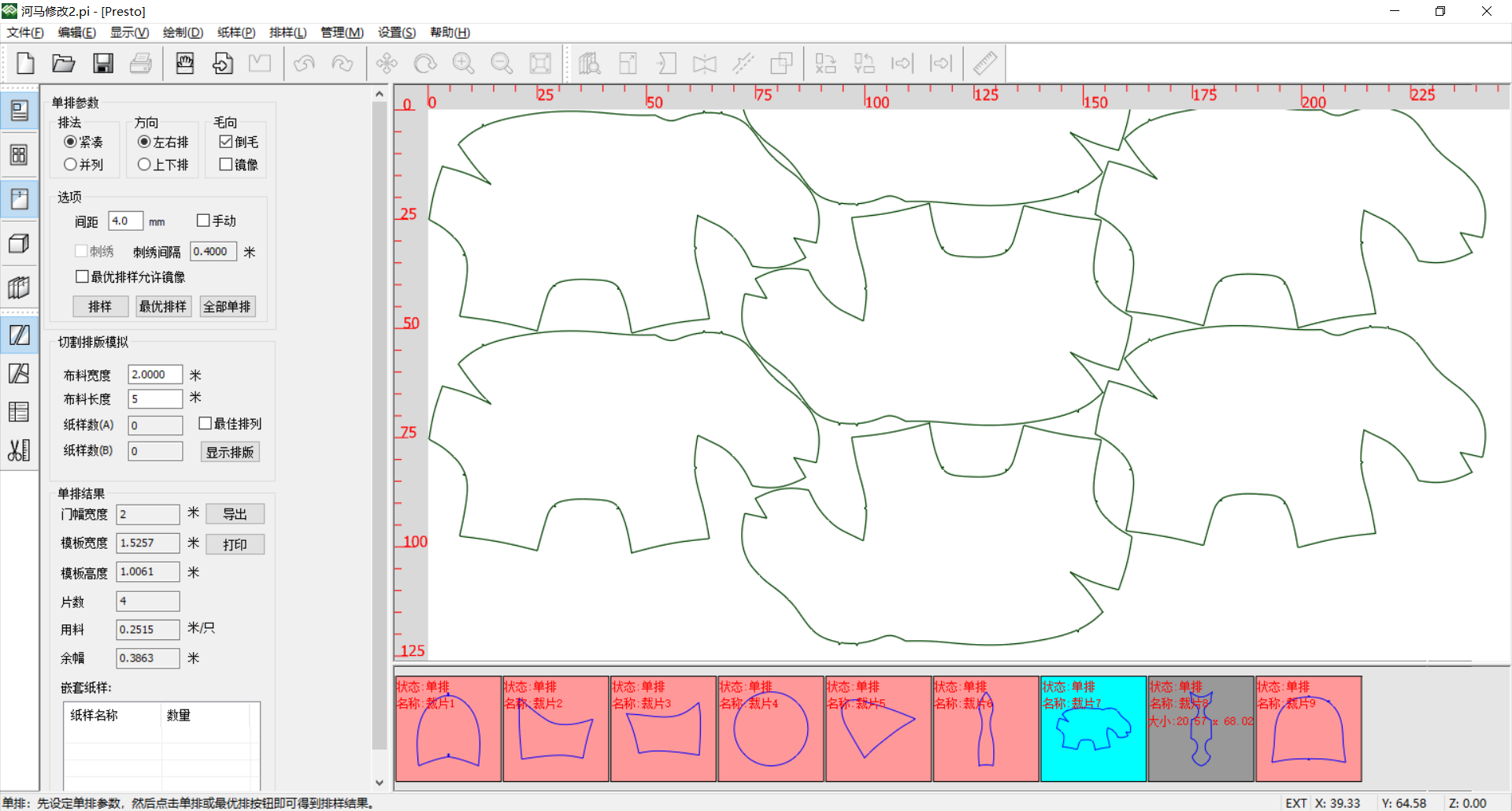

纸样排版:系统提供单排与组合排两种算料排版方式自动计算纸样最紧凑的排列,同时能够进行嵌套与余幅的利用。
工时估算:车缝工时是产品成本估算中最难估计准确的部分。软件根据缝合线的长度,纸样的数量和形状,推导出一套科学的计算公式,能够自动估算车缝的工时。对应电脑开版的数据,可以自动计算出产品的体积,在产品制作出来之前就能够估算出产品的填充物用料。
报表管理:完成算料排版后,即能自动显示排版结果,排版图,布料的详细报价报表。输入辅料、包装、工资和其他费用,就能自动生成成本核价报表。报表可以保存为通用的格式,并能打印出来。报表中的单位可以根据需要选择“米、码、只、打”,同时,货币的计量也可以选用不同的外汇。
5. 工艺管理
切割模拟排版:软件具有模拟切割排版的功能。输入布料的宽度与长度,自动按最紧密的方式显示裁片的排列。排列的结果可以保存为PLT和DXF文件,直接为激光切割机所利用。
工艺单管理:可以将产品的制作工艺要求作成产品工艺单和样版工艺单。
二、软件特点
1. 多种数据输入方式
纸样的数据输入有三种方式:电脑开版数据、扫描输入和DXF文件。算料软件可以读入图易开版软件设计的纸样数据直接进行算料,也可以用扫描的方法将手工设计的纸样进行算料。不同的企业对算料的精度和速度有不同的要求,可以选用不同的纸样输入方式。将该软件与图易三维造型软件和开版软件结合使用,无需试做样品就能实现玩具的准确报价。除了直接输入数据的方法进行算料。另外,算料软件还提供纸样设计的功能,可以直接设计二维的玩具纸样。
2. 多项成本估算
算料软件不仅是可以估算布料的用量,而且可以估算车缝工时、填充物用料和缝合线的用料。其中,填充物用量和缝合线的长度可以根据三维玩具的体积和纸样的边界长度计算出来。车缝工时是玩具成本估算中最难估计准确的部分。图易软件根据玩具缝合线的长度,纸样的数量和形状,推导出一套科学的计算公式,能够自动估算工时。
3. 快速准确的排版算料
算料软件提供单排与组合排两种算料排版方式,自动计算纸样最紧凑的排列。对于单片排版,能够自动进行嵌套与余幅利用。对于单片排版,用户可以根据实际的需要选择合适的排列方式,对于特殊的纸样可以进行手动调整以获得最佳的排版;对于刺绣的纸样,可以进行单独的特殊排版方法。针对激光切割机,提供排版模拟的功能自动计算利用率最高的排版方式,排版的结果可以被激光切割机直接利用。
4. 算料与工艺管理有机结合
工艺管理是玩具生产中的一个重要的环节,它与用料成本有着密切的联系。在算料软件中,工艺管理包括了排版切割、缝合示意图、工序成本计算和工艺单管理。软件将工艺管理与算料有机地结合在一起,实现数据的无缝连接,减少了中间环节和人工,从而提高了效率,降低了成本。
5. 纸样管理实现电子样品间
将纸样输入电脑后,可以将玩具、纸样、报价和工艺等信息保存到数据库中,便于管理。将纸样保存到纸样库中,可以用于新玩具的设计。算料软件提供纸样编辑、纸样放码和纸样打印的功能。可以将纸样的尺寸任意放大或缩小,生成不同尺寸的纸样,然后按同比例大小打印出来,避免使用复印机进行纸样放码的尺寸限制。改变尺寸后,可以立即更新算料的结果。
三、系统要求
操作系统:Windows 7/8/10。
基本配置:1G内存,2.0GHz以上CPU,硬盘 100G以上,1G显存的GeForce独立显卡。
推荐配置:2G以上内存,2.8GHz以上CPU,硬盘 500G以上,2G显存以上的GeForce 独立显卡。
