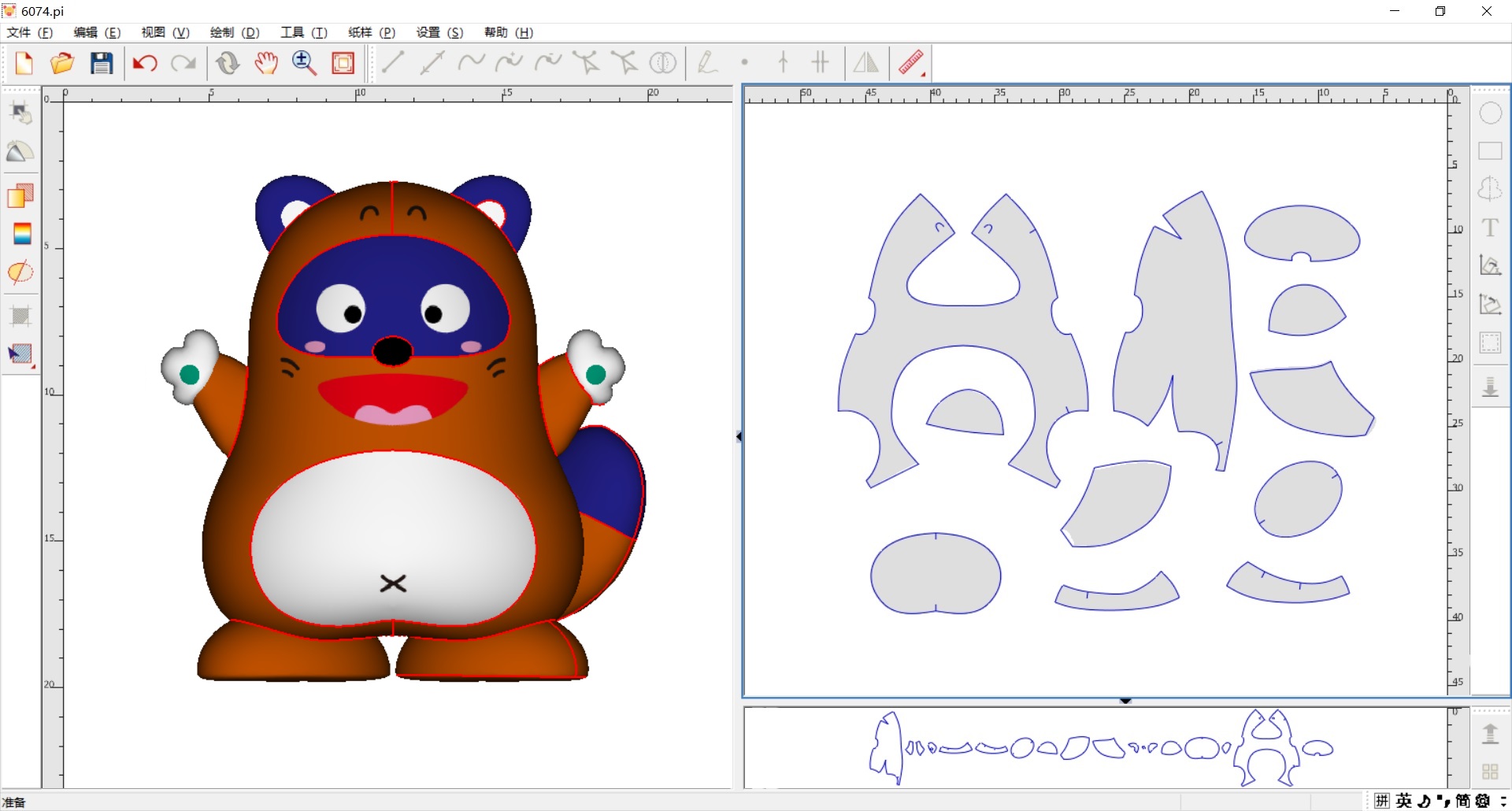

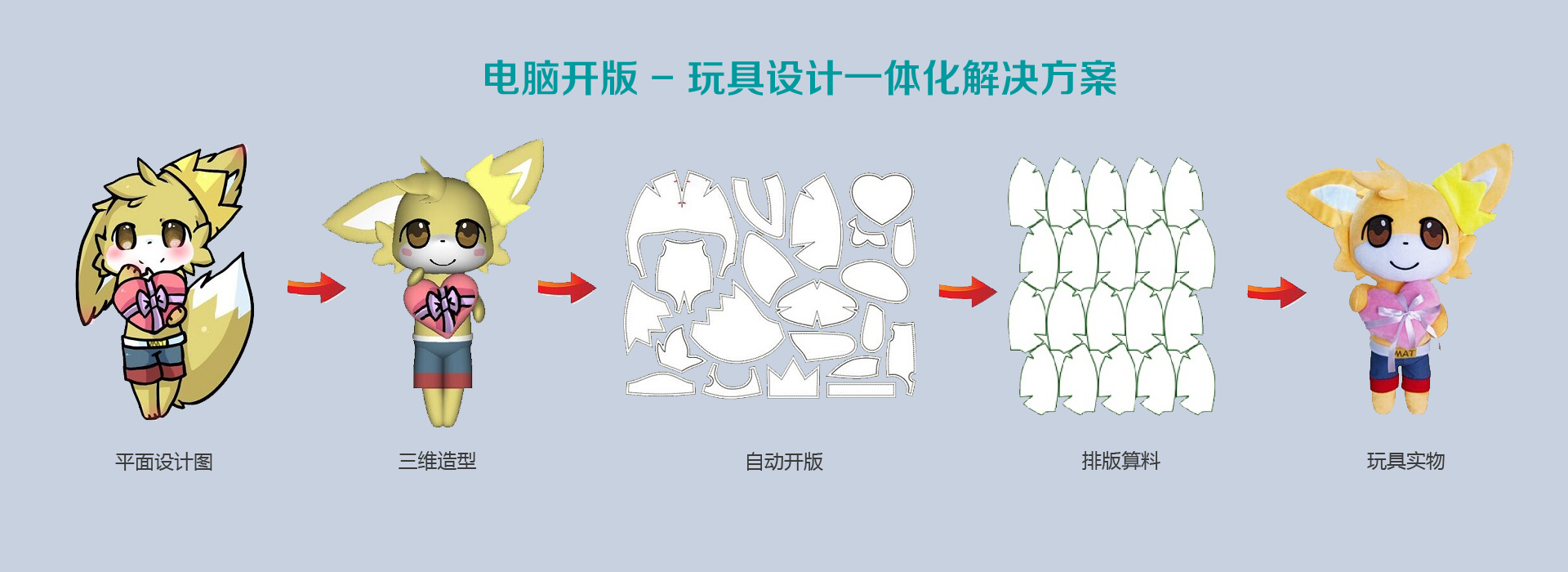

图易开版软件【英文名称为PatternImage】是杭州力孚信息科技有限公司研发的电脑自动开版软件。其工作流程是:首先在三维模型的表面绘制缝合线,然后将三维纸样自动展开到平面上得到二维纸样,最后,将纸样打印出来用于产品制作。软件可以应用于毛绒玩具、行走卡通、充气玩具、家居沙发、箱包等产品的设计。

传统的开版设计方法对纸样设计师的空间想象能力和实践经验有非常高的要求。一般来说,要熟练掌握手工开版,至少需要几个月的时间进行反复练习。开版软件采用电脑自动将三维曲面展平为二维纸样的方法,对设计师的空间想象能力没有特别高的要求。开版时,主要的工作是在三维模型表面绘制合理的缝合线,至于二维纸样是怎样的,就交给电脑自动处理了。开版系统提供了一些非常简单方便的工具,对初学者来说,可以在几个小时之内学会操作该软件。

除了容易掌握和使用外,相对于手工开版,电脑自动开版软件还有其他的优势:

第一,电脑自动开版可以在短时间内完成。一般来说,从设计缝合线至展平全部纸样,半个小时之内可以完成。每个纸样的展开可以在数秒内完成,主要的工作是绘制缝合线。而手工开版需要设计师经过测量和空间想象后仔细计算才能得出的,在开版速度上是无法与电脑比拟的。

第二,电脑自动展开有非常高的精度,基本可以做到一次成型,从而可以减少试做的时间和材料。而用手工的设计方法设计一个全新的产品时,往往需要多次的修改才能获得满意的结果。

第三,修改方便。用传统的手工方法,如果需要改变产品的尺寸或者部分裁片,有时候需要对纸样做比较大的改动,而采用电脑的方法,可以直接改变模型的尺寸,纸样的尺寸会自动被修改。如果仅仅是修改部分纸样,只需要修改相关的缝合线,重新展开曲面就可以了。最后,采用电脑的设计方法,可以方便地管理数据,容易地与设计师和客户交流。传统的设计方法,需要保留大量的图纸,既不利于管理纸样,也不利于交流。

以上可知,与手工开版相比,电脑开版有着较大的优势。但是,由于电脑开版技术出现的时间还较短,部分手工开版的设计师存在一些误解,认为电脑开版会取代他们的工作。实际上,在产品设计中,设计的知识与经验是最为重要且必不可缺的。电脑开版只是提供了一个快速设计的工具。手工开版的设计师如果掌握电脑开版的技术,不仅提供了设计的效率,而且会设计出更高质量的产品。图易开版软件简单易学,对于一般的手工设计师来说,也是可以在短时间内熟练掌握软件的操作。



一、电脑开版的优势

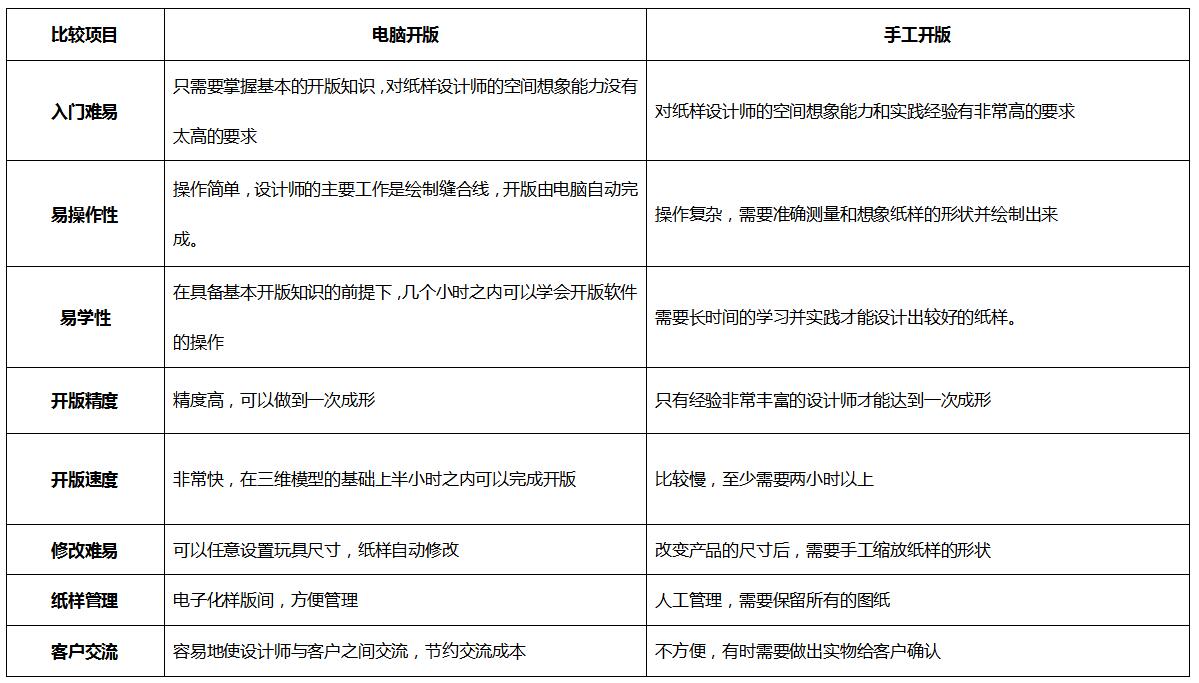

电脑开版与手工开版的比较





二、软件主要功能





1. 绘制缝合线

在三维模型上绘制缝合线,将三维表面分割为由多块三维曲面组成的区域。软件提供了一系列绘制缝合线的工具,包括直线、曲线、延长线和相交线等。

2. 曲面展开

自动将三维的模型表面展开为平面纸样,准确度高。展开的纸样可以通过曲面的变形量自动检查纸样设计的合理性。

3. 工艺设置

设置点位、毛向和文字等基本的工艺设计元素。

4. 拉片与内衬

提供拉片与内衬纸样的设计工具。

5. 纸样编辑

提供一系列纸样编辑的工具修改二维纸样的形状,包括对称、变形、合并、边界长度调整等。

6. 纹理贴图

提供纹理贴图和编辑的基本功能,包括缩放、移动与旋转。

7. 尺寸修改

任意改变三维模型的尺寸,二维纸样自动随着改变。

8. 设置缝合边

可以设置缝合边的宽度,并自动生成缝合边。

9. 尺寸测量

提供多种测量工具,包括长度、距离和角度等。

10. 纸样模板

将设计修改好的纸样保存为模板,便于纸样的重用。

11. 输入平面图

读入手工修改后的纸样图片,修改纸样的形状。

12. 输入与输出

可以将设计好的纸样进行排版,并直接用打印机打印出来。可以直接导入图易三维造型软件保存.et格式文件,也可以导入其它3D软件设计的.obj文件,进行纸样设计。开版软件设计好的二维纸样可以保存为DXF文件或.plt格式的文件,可以导入到其它CAD系统中。





三、系统要求



操作系统:Windows 7/8/10。

基本配置:1G内存,2.0GHz以上CPU,硬盘 100G以上,1G显存的GeForce独立显卡。

推荐配置:2G以上内存,2.8GHz以上CPU,硬盘 500G以上,2G显存以上的GeForce 独立显卡。





四、设计案例
