我们知道,服装立体裁剪的方法是将布料覆盖到人体模型上直接进行造型,再按服装结构线形状将布料剪切,最后将剪切后的布料展开制成服装纸样。服装立体裁剪能直观地表达服装造型设计的构想,所获得的版型具有平面裁剪难以企及的准确和优美。

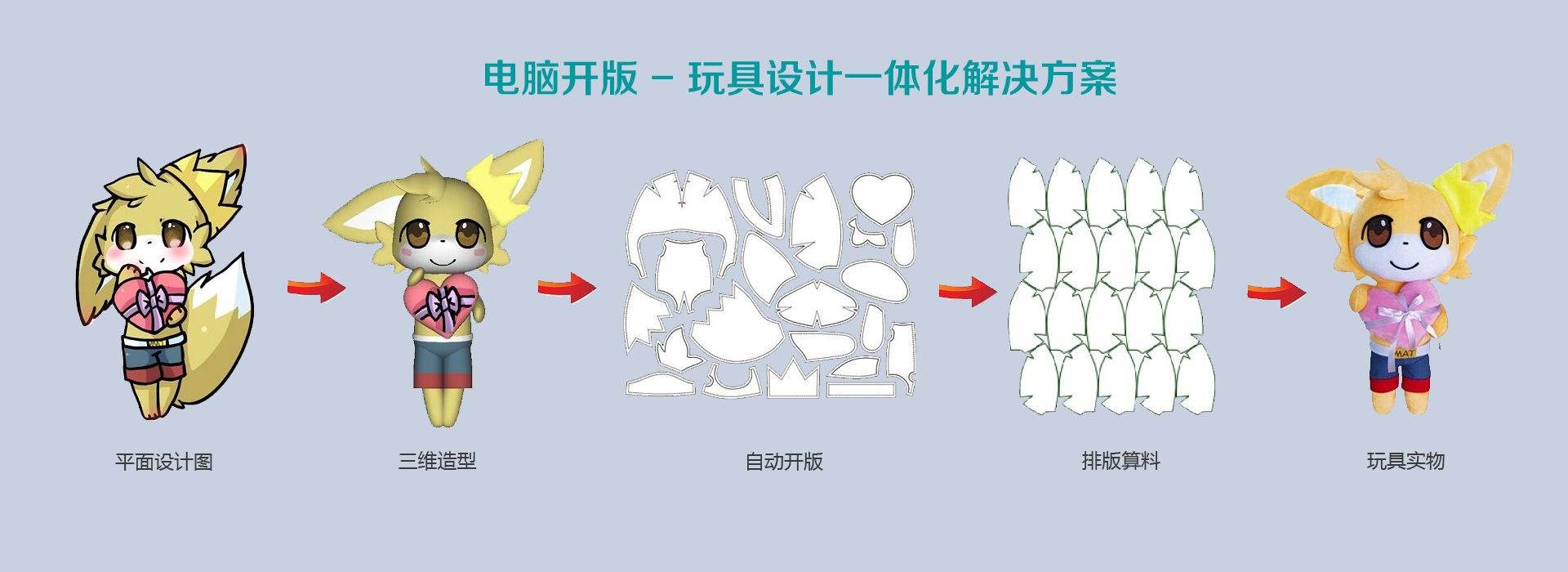

图易软件的工作原理与服装的立体裁剪是一致的。软件的设计流程为:首先读入三维人体模型,然后在三维人体身上生成三维服装模型,接着在三维服装模型表面绘制结构线,将服装表面分成多个区域,分别对应服装的各个纸样,再将每个三维曲面纸样自动展平为二维纸样,最后自动将设计好的纸样重新缝合成虚拟的三维服装进行悬垂模拟,检验服装设计的合身性,从而设计出合体的服装。
图易软件采用3D技术实现了传统的立体裁剪方法,将人台实物和服装模型用虚拟的三维人体和服装表示。在软件中,除了预先设置好的一系列人体模型,用户可以输入尺寸,自己定义人体模型。因此,软件降低了立体裁剪对人体模型的依赖性。另外,软件结合了立体裁剪方法与平面设计方法,既实现了立体设计方法,又实现了对“量”的把握。
图易软件的最大优势在于,采用立体裁剪的方法,以三维人体为对象构建三维服装并设计结构原型,自动获取准确合体的服装纸样,适用于服装版型的创新设计与个性化量身定制。软件设计过程直观、操作简单、设计速度快、纸样精度高。为服装设计师和版型设计师提供了一个快速便利的设计工具。
一、 软件主要功能
1. 三维人体造型
软件提供三种人体造型的方法,包括标准人台、拍照量体和扫描人体。标准人台模型包括上半身人台、2/3身人台、儿童人台等,可以满足各种款式服装的设计需要。标准人台的尺寸可以用参数修改。拍照量体根据真人的正面与侧面照片获得个性化的人体模型。扫描人体采用扫描设备获得准确的3D人体模型,实现服装的量身定制。
2. 三维服装造型
在三维人体模型上生成三维服装模型,通过修改服装轮廓线或横截面的方法改变服装的形状,实现服装的各种造型。软件可以实现各种上衣和裤子造型。其中,上衣具有衣领、衣袖、连体袖和连衣帽的造型功能。
3. 服装模板库
将设计好的3D服装造型与结构线保存到服装模板库中,便于设计重用,提高设计效率。服装模板的功能使得在不同人体模型上可以自动设计款式相同的合体服装,快速实现服装的量身定制。
4. 结构线设计
结构线设计是在三维服装模型上绘制缝合线,将三维服装表面分割为由多块三维曲面片组成的区域。软件提供了一系列绘制和编辑结构线的工具,包括直线、曲线和延长线等,并提供了3D曲线模板的功能,可以快速设计出服装结构线。
5. 纸样设计
采用3D曲面展开技术,将三维曲面展开为二维纸样,自动计算高精度的纸样。同时,提供一系列2D编辑工具,包括缝份、省道、褶裥、刀口、布纹线和文字等。3D与2D相结合可以设计出任意复杂的服装纸样.
6. 纸样模板库
将常用的纸样保存到纸样模板库中,便于纸样的重用,提高设计效率。另外,提供了纸样匹配的功能,可以快速地从模板库中找到最匹配的纸样。
7. 纹理设置
可以在三维服装与二维纸样上显示纹理图案,读入自定义的布料图案,模拟服装的图案配色搭配,在服装样品制作之前可以看到服装的布料纹理效果。
8. 缝合与模拟
自动将展开的纸样缝合成3D服装,也可以将DXF文件导入纸样快速缝合成3D服装。可以设置布料的物理属性,进行服装模拟,获得真实感的悬垂模拟效果。
9. 三维放码
根据服装纸样与3D人体的对应关系,自动生成不同规格号型人体对应纸样的放码结果。三维放码既可以用于大规模的服装生产,也可以用于个性化服装的量身定制。
10. 输入与输出
可以将设计的服装纸样输出为.dxf与.plt格式文件,导入到其它CAD系统中,也可以将其它CAD系统设计的DXF文件导入到软件中,进行纸样的重用与3D服装模拟。软件还提供了打印功能,将纸样用打印机打印出来。
二、软件特点
1. 3D立裁
利用电脑技术实现服装的立体裁剪方法,既降低了立体裁剪对人体模型的依赖,又实现对量的把握,有助于服装版型的创新设计。软件操作简单、可快速设计出合体的服装纸样,实现量身定制。
2. 所见即所得
采用3D一体化设计技术,在设计服装纸样的同时,可以看到服装的3D模拟效果,实现“所见即所得”的效果,设计过程直观。
3. 快速准确
软件以三维人体为对象构建三维服装并设计结构原型,自动计算准确的二维纸样形状,快速设计出创新的版型。
4. 简单易学
采用3D的设计方法,自动计算纸样的形状,避免记忆各种复杂的公式,降低对空间想象能力的要求。采用智能设计方法和交互技术,实现操作的自动化。对具有一些服装设计基础知识的初学者来说,可以在短时间内学会服装纸样设计。
5. 量身定制
采用参数设计和3D曲面变形技术实现人体造型,可以通过三维扫描人体的方法实现量身定制,也可以通过拍照的方法进行人体造型,实现远程量体,降低成本,提升用户体验。
6. 适用范围广
在设计过程中可以看到服装的3D设计效果,为设计师、版型设计师与客户之间提供一个直观的交流工具。软件操作简单,容易学习,不仅适用于设计师和版型设计师,也适用于服装设计爱好者。
三、 系统要求
操作系统:Windows 7/8/10。
基本配置:1G内存,2.0GHz以上CPU,硬盘 100G以上,1G显存的独立显卡。
推荐配置:2G以上内存,2.8GHz以上CPU,硬盘 500G以上,2G显存以上的GeForce 独立显卡。
